随着能源危机和环境问题的日益加剧，绿色、可再生能源器件的研究和应用得到了全球的广泛关注。其中，太阳能、热能、机械能、风能、生物电化学能源等陆续被用来发电，在自供电系统和可穿戴领域有广泛的应用前景。然而，上述能源形式在应用上仍然有较多限制，例如太阳能发电装置需要持续光照；摩擦或者压力发电需要持续的相对运动，对材料与装置的机械性能要求较高。

最近，湿气作为自然界和生物过程中广泛存在的资源正被用来发电，扩展了自然界中可用来发电的资源。然而，目前湿气发电主要是依靠碳纳米材料与水（水汽）的相互作用实现的。例如，曲良体等人将氧化石墨烯薄膜通过电化学方法处理后，膜上下表面的含氧官能团呈现出一种可控的梯度分布状态。这种含氧官能团的梯度分布结构，使薄膜一旦接触湿气，上下表面的湿度也会呈现出梯度排布，这会引发正负电荷分离并发生定向移动，从而使上下表面产生0.2V的电势差。但是，碳纳米材料的宏量制备难度较大、成本较高，复杂的器件结构也影响了大规模应用。低成本、高性能的湿气发电材料与器件研发依然是该领域研究的重点与难点。

另一方面，在自然界中，很多生物体及人体生理过程中伴随着基于体液/组织液的生物电现象。例如，树液在树干中自下往上运输会产生流动电势；细胞膜由于内外离子及浓度差异，存在跨膜电势。尽管生物质产量巨大，成本低廉且绿色可再生，利用生物基材料与水/湿气的相互作用制备发电装置，仍然具有很大的挑战。

近日，中国科学院青岛生物能源与过程研究所李朝旭研究组发现：生物质纳米纤维（纤维素纳米纤维、蚕丝纳米纤维、甲壳素纳米纤维、Amyloid纳米纤维等）气凝胶具有良好的空气吸湿性能。这主要是因为一方面生物基纳米纤维材料表面具有丰富的亲水基团（例如羟基、羧基、季铵基团、氨基等）；另一方面基于开尔文毛细冷凝原理，纳米纤维的小尺寸效应（直径一般<10nm）和气凝胶的层级孔道结构更有利于蒸汽的凝结（图1）。因此，当具有一定湿度（相对湿度>50%）的气流通过该气凝胶时，蒸汽会以结合水和自由水的形式被气凝胶捕获，纤维表面羧基等基团解离进而在纤维表面形成双电层，气凝胶前后具有湿度差，前端湿气冷凝与后端的水分蒸发达到平衡，气凝胶内部表面和孔道中的溶液流动形成流动电势，从而制成生物基纳米纤维气凝胶湿气发电机。进一步研究表明该发电机基本符合斯莫鲁霍夫斯基流动电势公式（图2）。

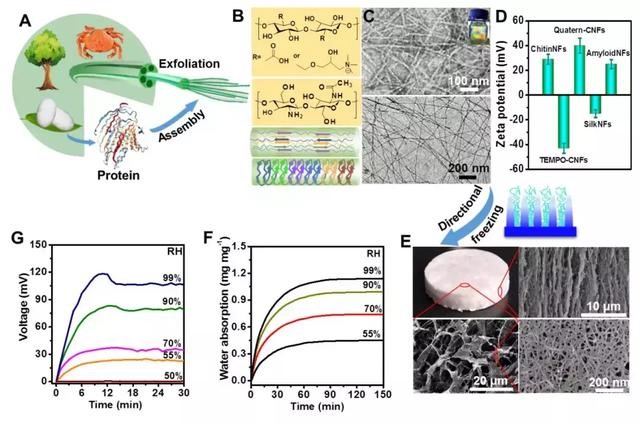

生物基纳米纤维的制备、结构及其取向气凝胶的制备和吸湿性能示意和表征

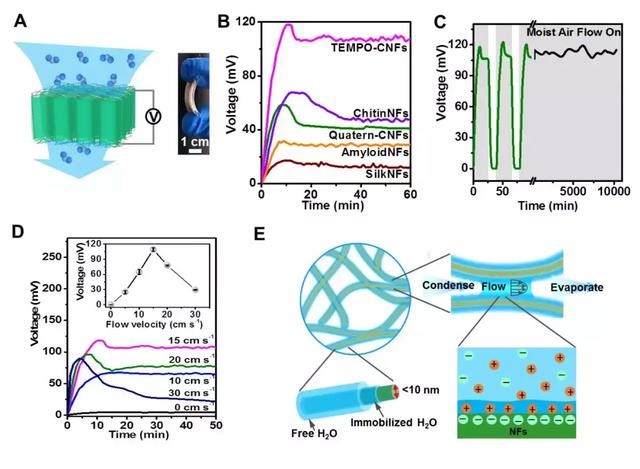

纤维素纳米纤维气凝胶湿气发电机发电性能与机理分析

本研究制备的生物基纳米纤维气凝胶发电器件具有成本低、生物相容高、可降解等诸多优点，并且生物纳米纤维可以利用农林与渔业废弃物为原料制备。该器件适于小型可穿戴电子器件的供电，而且由于人体活动（呼吸、出汗等）有湿气产生，其发电信号可能与活动剧烈情况密切相关，有望用于自供电健康监测器件。该研究发表于近期的《先进功能材料》杂志上。

论文名称：Biological Nanofibrous Generator for Electricity Harvest from Moist Air Flow

全文链接：https://doi.org/10.1002/adfm.201901798

（来源：高分子科学前沿）
